应急供氧及精确供氧系统
氧气应急、精确供氧系统的设计依据是尽可能保证常态工况下养殖水体处于最佳溶氧水平,以及非正常工况下应急供氧以维持养殖生物存活,并达到节约氧气的目的(数据表明节约氧30%以上)。

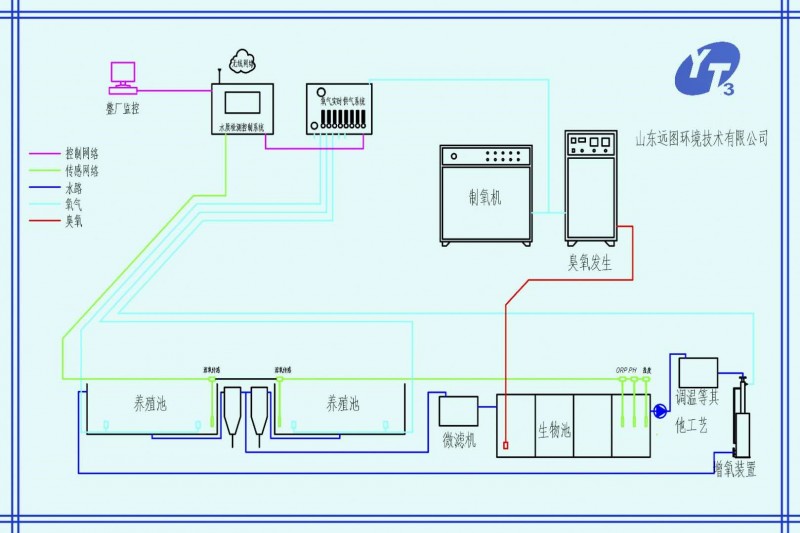

工厂化养殖系统 正常工作状态下,氧气通过氧饱和器,再由循环水体输送到养殖池,以达到维持养殖池内水体溶解氧水平的目的。
溶解氧控制站和分气控制箱,通过检测3个采样器中的荧光法溶氧传感器信号,冗余检测溶氧池出口溶解氧量,并提供数据上传和报警功能。另外,当系统内养殖生物量差别较大时,个别养殖池溶氧水平达不到要求,如果采用溶氧池(或其它循环水氧饱和器)提高整个系统溶解氧水平,会造成大部分养殖池供氧过饱和造成氧气极大浪费。采用溶解氧控制站配合分气控制箱可根据设定通过气盘补充 供氧,避免不必要的浪费。
除自动传感开启应急供氧外,系统也设计提供手动功能,实时通过溶解氧控制站控制分气控制箱提高养殖池内溶氧水平。
当发生停电停水故障时,溶解氧控制站不再采集池内溶解氧变送器数据,分气控制箱内所有控制电磁阀处于常开状态,进入应急供氧状态。曝气盘全负荷供氧(还可进一步通过氧气实时供气系统上的流
量调节阀调整),以保证应急状态养殖生物的安全。
溶解氧控制站采用透明开放的控制协议,方便联入各种自动控制系统。关键控制采用接点—网络双重控制,可灵活采用传统继电器控制方式或网络控制方式。整套系统设计灵活,接口方便。
产品参考图片
|
|

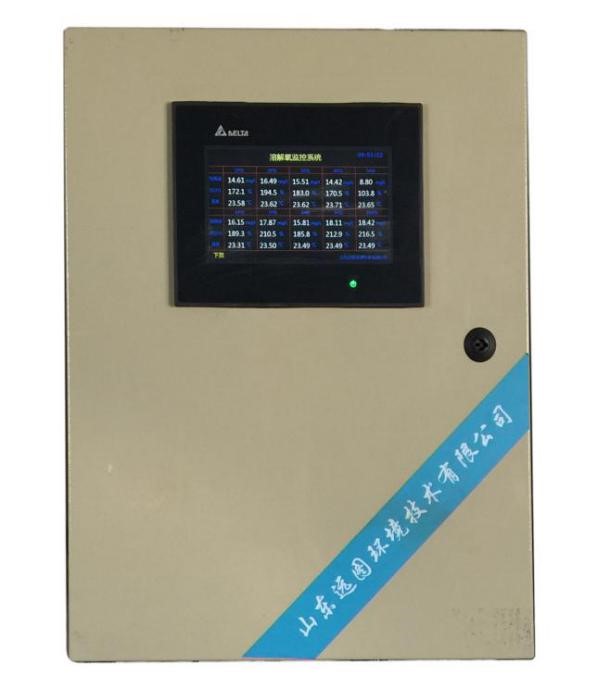

1、溶解氧控制站 尺寸:400*200*500mm |

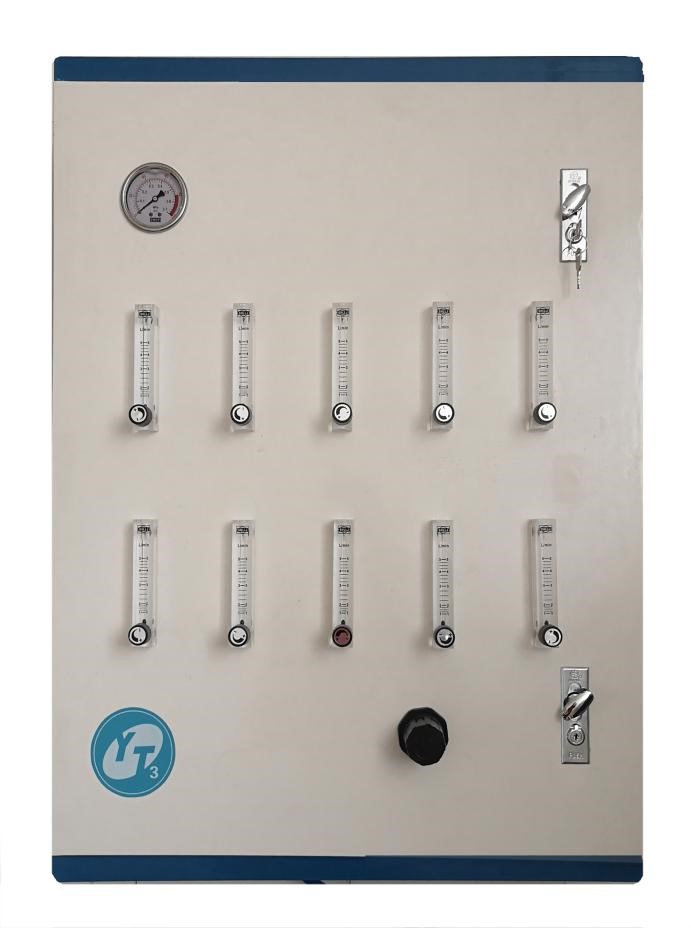

2、分气控制箱 尺寸:600*200*800mm |
|
|

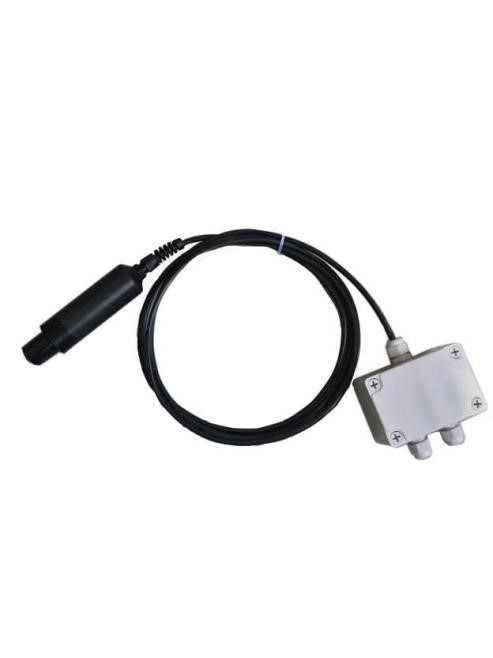

3、溶解氧变送器 防水盒尺寸:100*68*50mm |

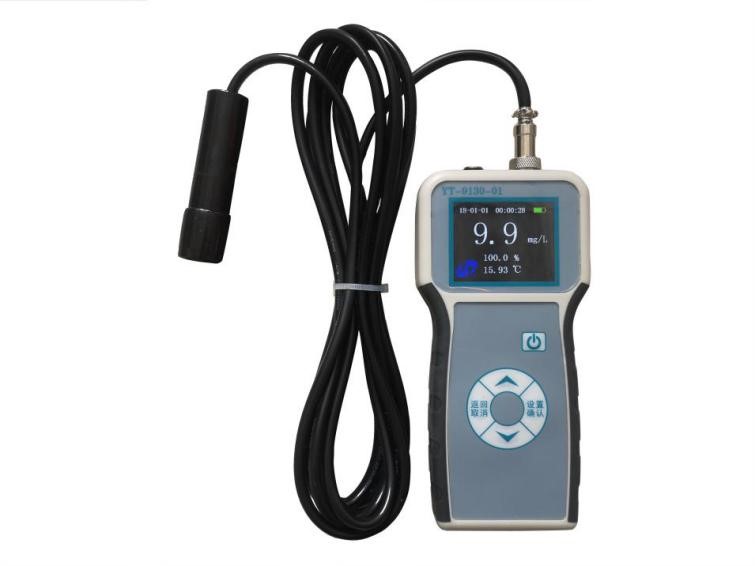

4、便携式溶解氧测定仪 外壳尺寸:80*165*30mm |
|
|

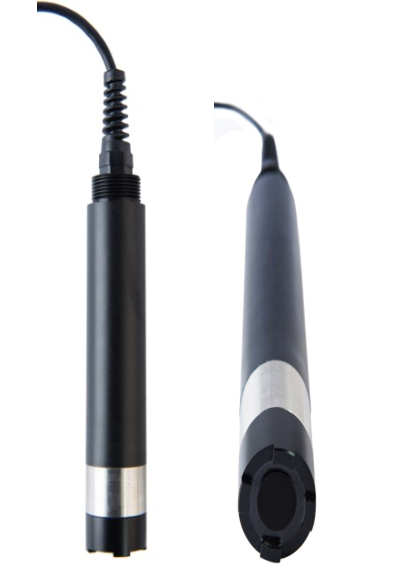

4、溶解氧传感器 传感器尺寸:长度184.5mm,直径30mm |

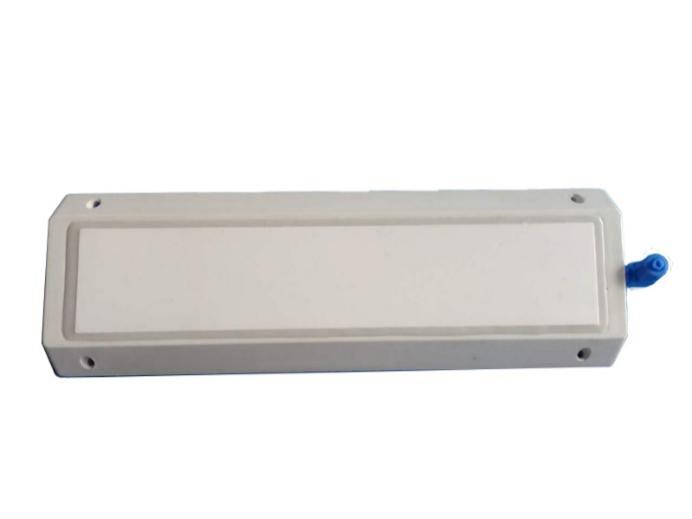

5、纳米曝气盘 尺寸:长350mm,宽115mm |
