气电一体开关阀



气电开关简介说明

应用场合：用于气路与电路同步开关

1、基本参数

品牌                    远图

型号                    YT-1000

功能                    气电一体二位三通阀

 2、电气参数

输出类型     PNP

输出状态 常开

工作电压 5V-15V DC

负载电流 最大300mA

功耗电流 不大于20mA（空载）

电气频率 不小于1kHZ

残余电压 不大于0.5V

绝缘 不小于500V（AC）1分钟



3、阀门参数

使用介质 空气（经40μm过滤）

动作方式 直动式

接口管径 G1/4

使用压力 0-0.8MPa

工作温度 -5-60℃

润滑 不需要

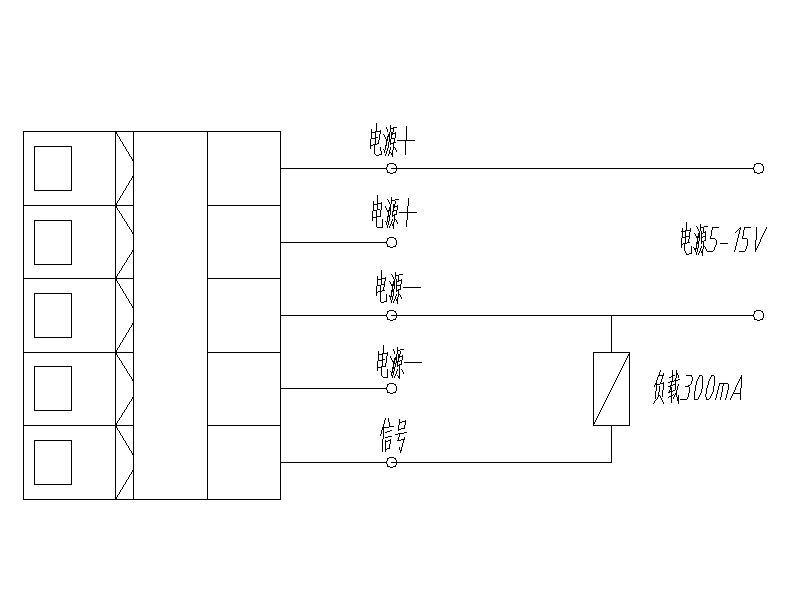

 4、接线图

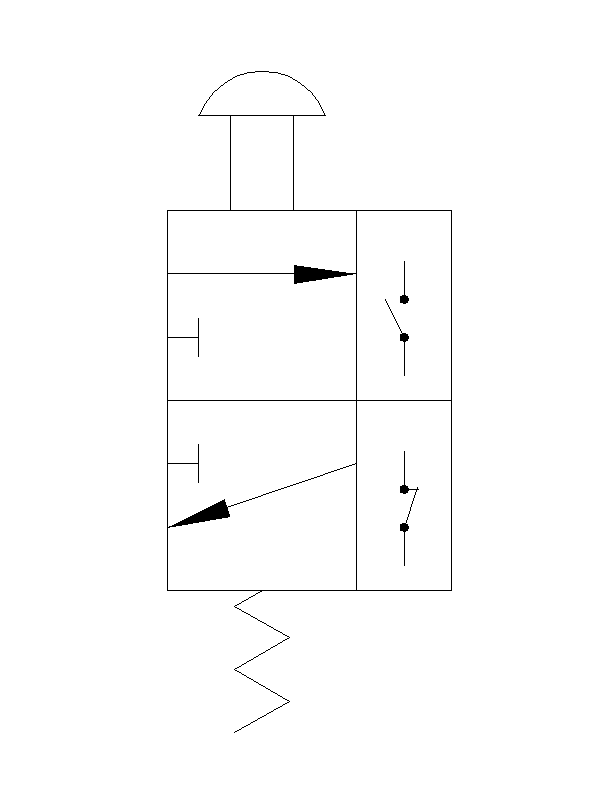

5、符号
